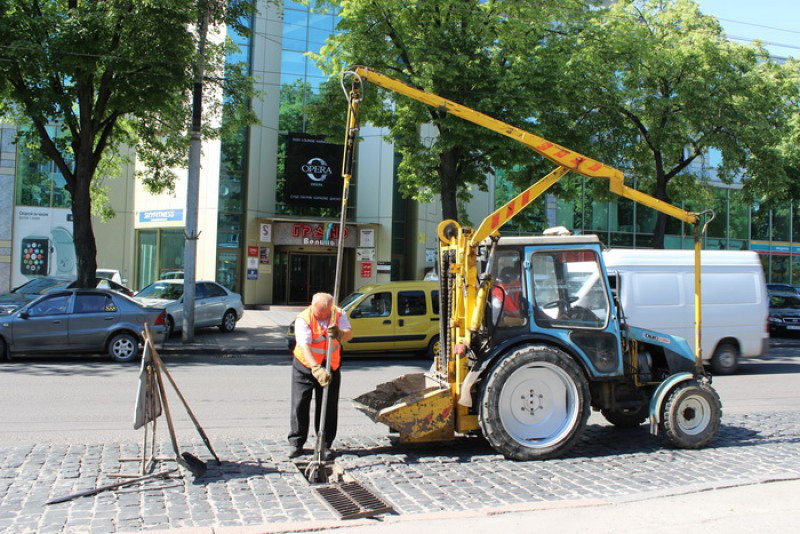

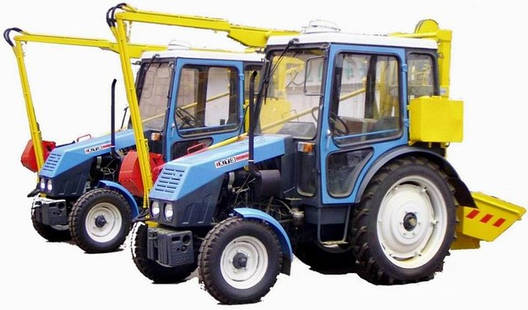

Навісне обладнання МОК-188 на ХТЗ-2510

Навісне обладнання призначене для механізації трудомістких робіт з очищення оглядових і дощових колодязів завглибшки до 4 метрів.

Навісне обладнання МОК-188 має забезпечувати ефективне очищення оглядових і дощових колодязів від наносних засмічень (мусора, мулу, піску, шлаку та ін.) за температури навколишнього повітря від +5 °C до +40 °C і відносної вологості до 98% відповідно до ГОСТ-15150-69.

Базою МОК є трактор ДТЗ-5404К м. Дніпро, а також ХТЗ-3510-03, що випускається «Харківський тракторний завод», г. Харків
МОК-188 (Рис.1) містить стрілу 3, кінці якої шарнірно з'єднані з шатуном 2 і грейфером 5 відповідно. Шатун 2 кріпиться шарнірно на кронштейні 1, який так само кріпиться на фланці напіврами трактора ХТЗ або МТЗ. Підіймання стріли 3 здійснюється важелем 4, пов'язаним із гідроциліндром 7. Опускання стріли здійснюється під власною вагою. Грейфер 5 має два ступені свободи у двох взаємно-перпендикулярних площинах і може поварюванню щодо своєї вертикальної осі на 360°. Ззаду на тракторі встановлений підіймач із бункером для збирання матеріалів, що витягуються з колодязя, що створили засмічення 8. Виймані з колодязя матеріали, що створили засмічення, завантажуються в бункер до повного завантаження бункера. Потім бункер підіймається підіймачем до рівня кузова самоскида, що працює в комплексі з машиною МОК-188 і призначеного для вивезення сміття на звалище, і матеріали, що створили засмічення, висипаються самозкиданням у кузов самоскида. Процес повторюється до повного очищення колодязя або заповнення кузова самоскида.
Керування гідросистемою здійснюється трактористом руків'я гідророзподільника, встановленого на пульті керування, і ручками гідророзподільника, встановленими в кабіні трактора.

ТЕХНІЧНА ХАРАКТЕРИСТИКА
Тип базового трактора — ХТЗ-3511,  ДТЗ-5404К
Глибина колодязя для очищення, м — 3
Об'єм грейферного ковша, м3, — 0,02
Об'єм бункера для мулу, м3 — 0,5
