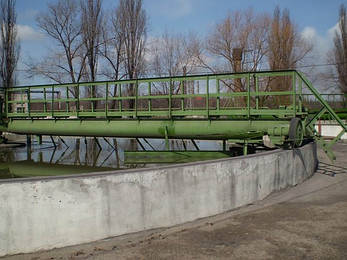

Мулошкреб діаметром 18м М593 для первинних радіальних відстійників

Мулошкреб діаметром 18м М593 для радіальних первинних відстійників, призначені для систем механічного очищення стічних вод. Мулошкреби застосовуються для згрібання осаду, що випадає на дно відстійника до центрального приямку, звідки він видаляється через систему відвідних труб. Для збору плаваючих речовин у відстійнику може встановлюватися поряд з мулошкребом спеціальний пристрій для видалення плаваючих речовин.

Пристрій і робота мулошкреба.

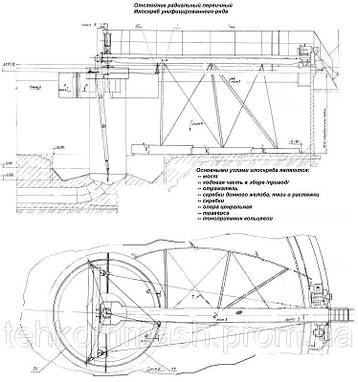

Мулошкреб являє собою механізм, що складається з наступних основних вузлів:
— мосту; — шкребків;
— ходової частини в зборі — опори центральної;
— відбивача; — траверси;
− шкребків донного жолоби, тяг і розтяжок.
Зовнішнім кінцем міст спирається на ходову частину. Іншим кінцем міст спирається на опору центральну, закріплену в центральній частині відстійника.
Міст спільно з приводом обертається навколо центральної опори.
Робочим органом мулошкреба, що згрібає осад у відстійнику, є спіральний шкребок, який з допомогою штанг і стяжок підвішений до мосту.
На мосту, крім спірального шкребка, закріплена траверса і циліндр, який спрямовує потік рідини, що надходить у відстійник. До патрубка траверси підвішені донні шкребки, згрібають осад у центральному приямку відстійника.
Робота мулошкреба полягає в наступному:

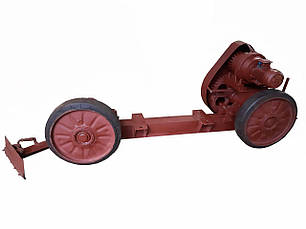

Від мотор-редуктора, встановленого на рамі, через зубчасту передачу крутний момент передається ведучому катку, який рухається по бетонній борту відстійника. Разом з мостом обертається траверса. Шкребки, підвішені до мосту, згрібають осад по всьому відстійнику і в приямку.
Живлення приводу передається струмопідвідним кабелем через струмознімач кільцевий.
В мулошкребі передбачена можливість установки пристрою для видалення плаваючих речовин.

Основні параметри і розміри мулошкреба д18м М593:

1 Швидкість обертання мулошкреба, об/год 4,13
2 Продуктивність мулошкреба (кількість сгребаемого осаду), м3/год 40
3 Маса мулошкреба, кг 5282
4 Привід: Мотор-редуктор: * 4МП-63-5,6-111(110)-УЗ
5 Потужність двигуна мотор-редуктора, кВт 0,75
6 Діаметр колеса приводу, мм 520
7 Основні розміри відстійника, мм:
Внутрішній діаметр 18000
Гідравлічна глибина біля стінки 3540
* — Допускається заміна мотор-редуктора на іншу марку, що непогіршить технічну характеристику виробу.
