Мулошкреб діаметром 40 м590 для первинних радіальних відстійників

Мулошкреб діаметром 40 м М590 для радіальних первинних відстійників, призначені для систем механічного очищення стічних вод. Мулошкреби застосовуються для згрібання осаду, що випадає на дно відстійника до центрального приймання, звідки він видаляється через систему відвідних труб.

Пристрій і робота і мулошкреба.

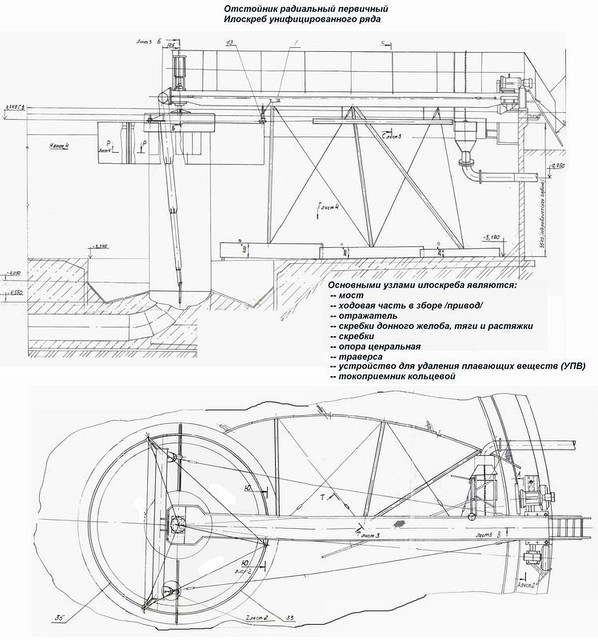

мулошкреб являє собою механізм, що складається з таких основних вузлів:
— моста; — скребків;
— ходової частини в зборі — опори центральної;
— відбивача; — траверси;
− шкребків донного жолоба, тяг і розтяжок.
Зовнішній кінець міст спирається на ходову частину. Інший кінець міст спирається на опору центральну, укріплену в центральній частині відстійника.
Міст спільно з приводом обертається навколо опори центральної.
Робочим органом і скребка, що згрібає осад у відстійнику, є спіральний скребок, який за допомогою штанг і стяжок підвішений до моста.
На мосту, крім спірального скребка, закріплена траверса та циліндр, який спрямовує потік рідини, що надходить у відстійник. До патрубки траверси підвішені донні шкребки, що згрібають осад у центральному приямці відстійника.
Робота мулошкреба полягає в такому:
Від мотор-редуктора, встановленого на рамі, через зубчасте передавання крутний момент передається провідному котку, що рухається бетонним бортом відстійника. Разом із мостом обертається траверса. Шкребки, підвішені до моста, згрібають осад на всьому відстійнику та в приямці.
Живлення приводу передається струмопідвідним кабелем через струмознімач кільцевий.

В мулошкребі передбачена можливість встановлення пристрою для видалення речовин, що плавають.

Основні параметри та розміри мулошкреба д40м М590:

1 Швидкість обертання і скребка, об/год 2
2 Продуктивність мулошкребу (кількість осаду, що згрібається), м3/год 85
3 Привод: Мотор-редуктор*: 4МП-63-12,5-1600-110
4 Потужність двигуна мотор-редуктора 2,2
5 Діаметр колеса привода, мм 810
6 Основні розміри відстійника, мм:

Внутрішній діаметр 40000

Гідравлічна глибина біля стінки 4000

* — Допускається заміна мотор-редуктора на іншу марку, що не погіршує технічну характеристику виробу.
