Навісне обладнання для очищення оглядових і дощових колодязів МОК-188 на ДТЗ-5404К

Навісне обладнання МОК-188 призначене для механізації трудомістких робіт з очищення оглядових і дощових колодязів глибиною до 4-х метрів.

Навісне обладнання МОК-188 має забезпечувати ефективне очищення оглядових і дощових колодязів від наносних засмічень (сміття, мулу, піску, шлаку тощо ) при температурі навколишнього повітря від +5С до +40С і відносній вологості до 98% згідно з ГОСТ 15150-69.

Базою Н.О. МОК є трактор  ДТЗ-5404К, а також ХТЗ-3510-03, що випускається «Харківський тракторний завод», м. Харків

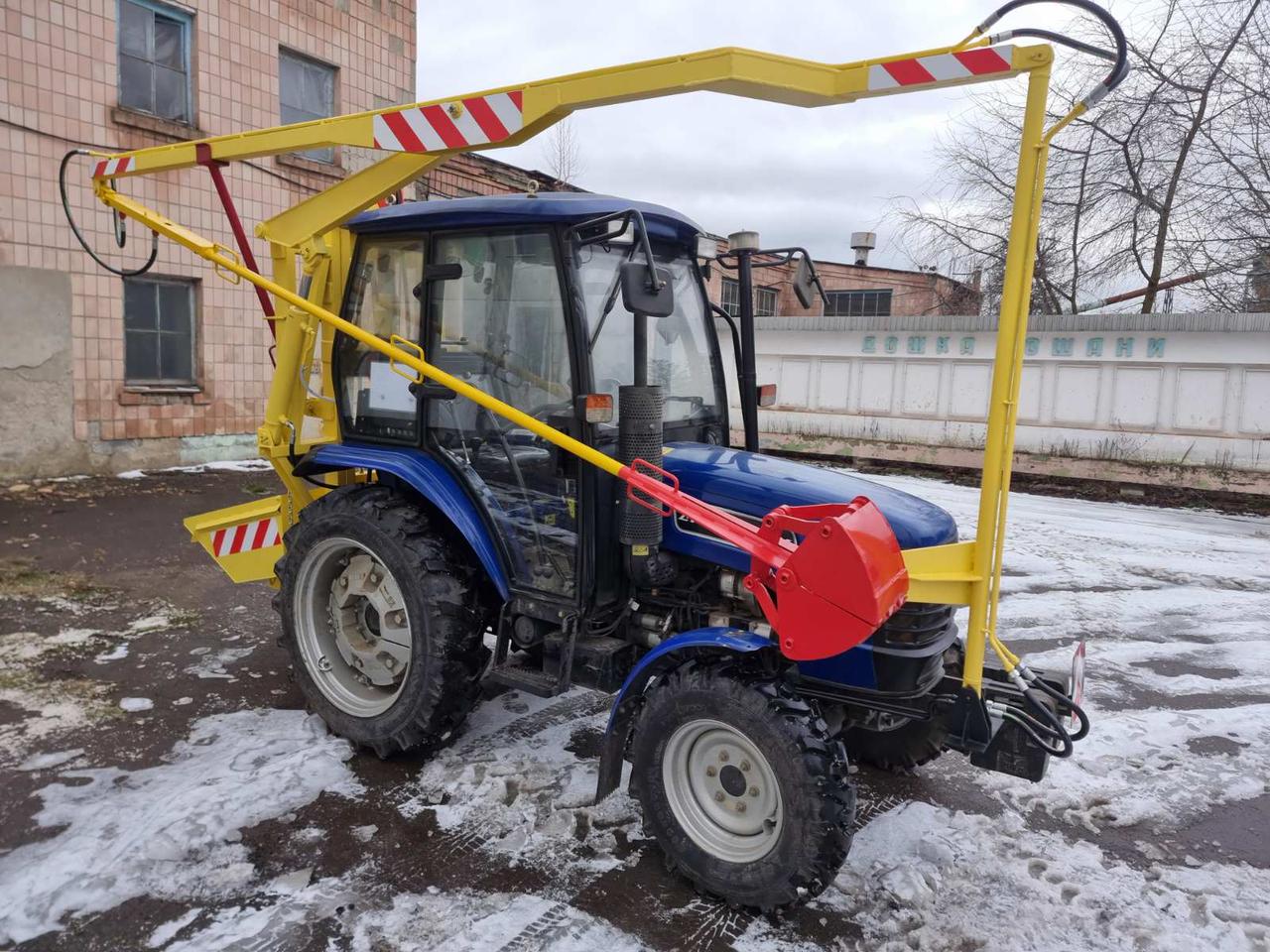

НО МОК–188 (Рис.1) включає в себе стрілу 3, кінці якої шарнірно з’єднані з шатуном 2 і грейфером 5 відповідно. Шатун 2 кріпиться шарнірно на кронштейні 1, який в свою чергу кріпиться на фланці полурами трактора ДТЗ-5404К. Підйом стріли 3 проводиться важелем 4, зв’язаним з гідроциліндром 7. Опусканння стріли здійснюється під власною вагою.

Грейфер 5 має два ступені вільного ходу в двох взаємно-перпендикулярних площинах і може повертатися відносно своєї вертикальної осі на 360°. Ззаду на тракторі встановлений підйомник з бункером для збору витягнутих з колодязя матеріалів, які створювали засмічення 8. Витягнуті з колодязя матеріали, які створювали засмічення, завантажуються в бункер до повного його завантаження. Потім бункер піднімається підйомником до рівня кузова самоскида, який працює в комплексі з НО МОК–188, призначеного для вивозу сміття на звалище, і матеріали, які створюють засмічення висипаються в кузов самоскида. Процес повторюється до повного очищення колодязя або заповнення кузова самоскида.

Керування гідросистемою здійснюється трактористом, важелями гідророзподільника, встановленого на пульті керування, який встановлений в кабіні трактора.

ТЕХНІЧНА ХАРАКТЕРИСТИКА
Тип базового трактора — ДТЗ-5404К, ХТЗ-2511
Глибина колодязя для очищення, м — 3
Обсяг грейферного ковша, м3, — 0,02
Об'єм бункера для мулу, м3 — 0,5
