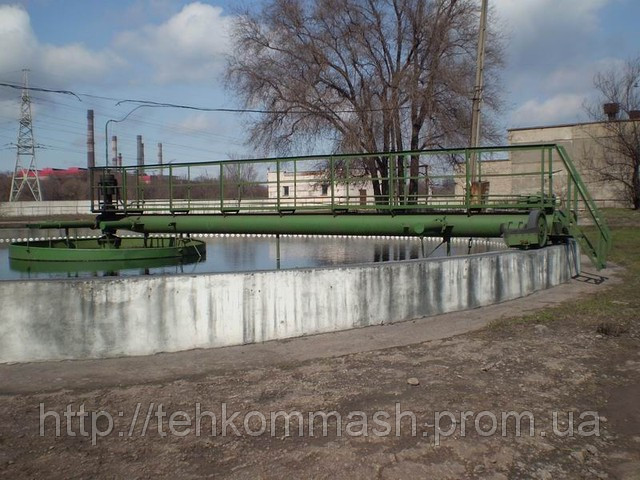

Мулосос діаметром 18 метрів М744 для вторинних радіальних відстійників

Илосос діаметром 18м М744 для вторинних радіальних відстійників, призначені для систем біологічного очищення стічних вод.

Застосовуються для видалення з відстійників випавшого на дно активного мулу і встановлюються в очисних спорудах каналізації промислових і комунальних підприємств.

Пристрій і принцип роботи
Мулосос (будь-якого типу) являє собою обертовий механізм з мулозбірними трубами і периферійним приводом. Джерелом енергії є мережа трифазного змінного струму напругою 380В.

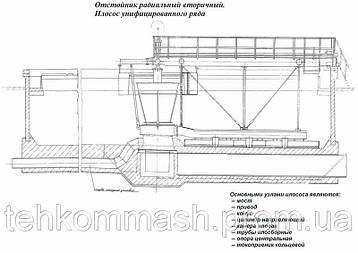

Основними вузлами мулососа є:
—міст
—привід
—конус
—циліндр направляючий
—камера мулова
—труби мулозбірні
—центральна опора
—струмоприймач кільцевої
Міст-металоконструкція, зварена з труб, кутників і листової сталі. На зовнішньому кінці мосту змонтовано привід з катком, що рухаються по верхній опорній площадці відстійника. Інший кінець моста вільно лежить на центральній опорі. До нижньої частини моста за допомогою тяг кріпиться камера мулова і відбивач.

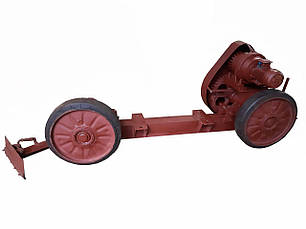

Привід мулососа здійснюється через мотор-редуктор, шестерінчату передачу і танкові колеса (катки).
Підведення живлення від нерухомого джерела струму до розташованого на мосту електроприводу проводиться через кільцевий струмоприймач.
Конус — металоконструкція, зварена з листового і профільного прокату. Конус в нижній частині кріпиться болтами до циліндра направляючого.
Циліндр направляючий — зварна металоконструкція з привареними фланцями, на які спираються металеві кільця ущільнювачі, які з'єднані гумовими пластинами з камерою мулової.
У верхній частині до циліндра болтами кріпиться конус, в нижній приварений (при монтажі) трубопровід зворотного активного мулу і труба направляюча.
Камера мулова — обертова кільцева металоконструкція з привареними вводами, до яких кріпляться відвідні труби.
Робочим органом мулососа є мулозбірні труби, під'єднані до відвідних труб. На мулозбірних трубах є шкребки, гумові пластини яких повинні по всій довжині прилягати до дна відстійника. Вхідні отвори сосунів мулозбірних труб розташовані в бік обертання мулососа і забезпечені елементами для регулювання вхідного перерізу.
Опора центральна — зварна металоконструкція, має підшипниковий вузол. Опора встановлюється і кріпиться до верхнього фланця конуса.

Порядок роботи мулососу
При пуску мулососа в експлуатацію слід пам'ятати, що робочий напрямок обертання механізму — за годинниковою стрілкою. Реверсування руху механізму в процесі експлуатації не допускається.
Режим роботи мулососа протягом доби — безперервний.

Основні параметри і розміри мулососа д18м М744 наведені в таблиці

№ Найменування параметра, розміри
1 Продуктивність по видаленому мулу, м3/год 210
2 Частота обертання, об/год 1,9; 2,5
3 Електропривод:
—мотор-редуктор, тип* 4МП-63-3,5-110-У3
—електродвигун, тип АИР71В6
—потужність, кВт 0,55
—ном. частота обертання вихідного валу, об/хв 3,5
4 Маса, кг не більш 7100
5 Діаметр відстійника, м 24

• — Допускається заміна мотор-редуктора на іншу марку, що не погіршує технічну характеристику виробу.
