Мулосос діаметром 24 метрів М743 для вторинних радіальних відстійників

Опис
Характеристики
Інформація для замовлення

Мулосос діаметром 24м М743 для вторинних радіальних відстійників, призначені для систем біологічного очищення стічних вод.

Застосовуються для видалення з відстійників випавшого на дно активного мулу і встановлюються в очисних спорудах каналізації промислових і комунальних підприємств.

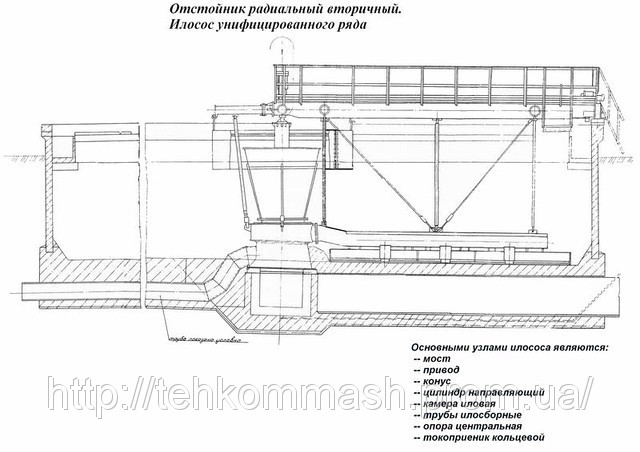

Пристрій і принцип роботи
Мулосос (будь-якого типу) являє собою обертовий механізм з мулозбірними трубами і периферійним приводом. Джерелом енергії є мережа трифазного змінного струму напругою 380В.
Основними вузлами мулососа є:
—міст
—привід
—конус
—циліндр направляючий
—камера мулова
—труби мулозбірні
—центральна опора
—струмоприймач кільцевої
Міст-металоконструкція, зварена з труб, кутників і листової сталі. На зовнішньому кінці мосту змонтовано привід з катком, що рухаються по верхній опорній площадці відстійника. Інший кінець моста вільно лежить на центральній опорі. До нижньої частини моста за допомогою тяг кріпиться камера мулова і відбивач.
Привід мулососа здійснюється через мотор-редуктор, шестерінчату передачу і танкові колеса (катки).
Підведення живлення від нерухомого джерела струму до розташованого на мосту електроприводу проводиться через кільцевий струмоприймач.
Конус — металоконструкція, зварена з листового і профільного прокату. Конус в нижній частині кріпиться болтами до циліндра направляючого.
Циліндр направляючий — зварна металоконструкція з привареними фланцями, на які спираються металеві кільця ущільнювачі, які з'єднані гумовими пластинами з камерою мулової.
У верхній частині до циліндра болтами кріпиться конус, в нижній приварений (при монтажі) трубопровід зворотного активного мулу і труба направляюча.
Камера мулова — обертова кільцева металоконструкція з привареними вводами, до яких кріпляться відвідні труби.
Робочим органом мулососа є мулозбірні труби, під'єднані до відвідних труб. На мулозбірних трубах є шкребки, гумові пластини яких повинні по всій довжині прилягати до дна відстійника. Вхідні отвори сосунів мулозбірних труб розташовані в бік обертання мулососа і забезпечені елементами для регулювання вхідного перерізу.
Опора центральна — зварна металоконструкція, має підшипниковий вузол. Опора встановлюється і кріпиться до верхнього фланця конуса.

Порядок роботи мулососу
При пуску мулососа в експлуатацію слід пам'ятати, що робочий напрямок обертання механізму — за годинниковою стрілкою. Реверсування руху механізму в процесі експлуатації не допускається.
Режим роботи мулососа протягом доби — безперервний.

Основні параметри і розміри мулососа д24м М743 наведені в таблиці

№ Найменування параметра, розміри
1 Продуктивність по видаленому мулу, м3/год 390
2 Частота обертання, об/год 1,8
3 Електропривод:
—мотор-редуктор, тип* 4МП-63-3,5-110-У3
—електродвигун, тип АИР71В6
—потужність, кВт 0,55
—ном. частота обертання вихідного валу, об/хв 3,5
4 Маса, кг не більш 7100
5 Діаметр відстійника, м 24

  • — Допускається заміна мотор-редуктора на іншу марку, що не погіршує технічну характеристику виробу.
