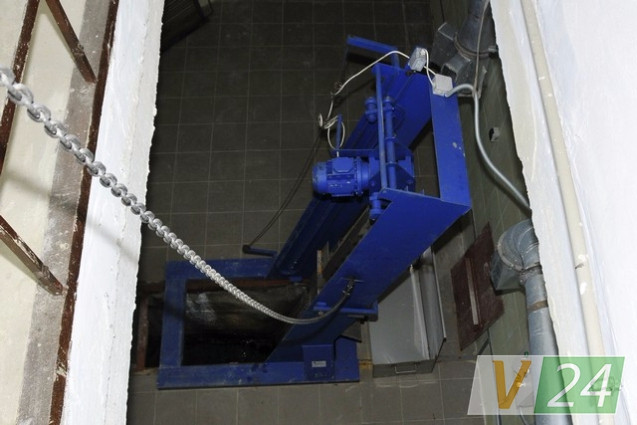

РГР-100 (канал 300х600) решітка механічна грабельна рейкового типу

Опис
Характеристики
Інформація для замовлення

Призначена для видалення великих (більше 8мм) відходів з господарчопобутової стічної води, а також застосовуються на станціях перекачування стоків і на очисних спорудах.

Решітки РГР експлуатуються, як в приміщеннях з гарною вентиляцією, так і на відкритому повітрі під накриттям, для виключення попадання опадів на привід (решітка, граблина, знімач відходів і задня стінка виготовлені з нержавіючої сталі).

Робота РГР автоматизована залежно від заданого режиму. Шафа автоматичного управління РГР поставляється на одну одиницю обладнання.

Переваги РГР:
o Довговічність збільшена, за рахунок, використання в конструкції нержавіючої сталі, а також в відсутності цепів, тросів та вузлів які обертаються, що знаходяться в воді.
o Екологічність в порівнянні з зразками які працюють від гідроприводу.
o Споживана потужність в 2 рази меньша

  Пристрій і робота виробу

                Решітка механічна грабельна рейкового типу являє собою жорстку конструкцію, що складається з рами, каретки, знімача відходів, решітки та шкафа електричної управлінням решіткою, встановлюваного в добре вентильованому і опалювальному приміщенні.

 Робота решітки полягає в зворотно-поступальному русі каретки  з граблиною за рахунок оббігання зірочками навколо закріплених на рамі рейок.

                При русі каретки вниз, граблина рухається над решіткою, занурюючись в стічну рідину до крайнього нижнього положення. У нижньому положенні зірочки переходять з верхньої поверхні рейки на нижню, в результаті чого граблина притискається до робочої поверхні решітки і починає рухатися вгору, знімаючи затримані на решітці відходи, переміщаючи їх, по спеціальному піддону, до знімача відходів. Знімач відходів скидає їх в накопичувач (сміттєзбірник), який не входить в комплект поставки.

В верхньому положені каретка натискає на кінцевий вимикач і зупиняється. Включення робочого ходу каретки здійснюється від реле часу, яке налаштоване на визначений проміжок часу, в залежності від кількості надходження відходів.

Зазор між робочим положенням граблини і решіткою регулюється гвинтами, які розташовані на каретці й впираються в хвостову частину граблини.

Тип решітки РГР-100
Продуктивність по стічній рідини м3/год 100
Номінальний розмір каналу, мм ширина 300 глибина 600
Номінальна наповнення каналу, мм 300
Розмір зазору решітки, мм 8-10
Товщина стержнів, мм 6
Швидкість пересування граблини, мм/сек 0,15
Встановлена потужність, кВт 0,37

Решітка механічна грабельна рейкового типу РГР
1. Каретка з мотор-редуктором
2. Рама (конструкційна сталь)
3. Знімач відходів (нержавіюча сталь)
4. Граблина (нержавіюча сталь)
5. Решітка (нержавіюча сталь)
6. Шафа електрична управління
7. Розтяжка (конструкційна сталь)
8. Стінка (нержавіюча сталь)

див. Фото
